개요

지금 Class 프로젝트에 회원 유료 구독제와 PG를 붙이면 이게 클래스101이고 인프런이라고 개인적으로 생각합니다. 제가 좋아하는 코딩애플 유튜버님이 자체 운영하는 유료 강좌 사이트도 마찬가지 결이죠.

DRM

위에서 언급한 사이트들은 결국 돈을 받고 콘텐츠 접근을 허용하죠. 그 영상을 파일로 빼가지 못하게 막는 체계를 DRM이라고 합니다. DRM은 Digital Rights Management라 하며 사이트에서 허가된 재생만 열어 주는 콘텐츠 보호입니다.

그런데 지금 제 사이트는 이런 시스템이 사실상 필요 없는 유튜브와 같은 공개 사이트죠. 그래서 네트워크로 다운로드되는 HLS 세그먼트만 모아다가 합치면 원본으로 다운로드가 가능합니다. 제 목적은 시스템의 경험을 해보는 것이므로 이걸 막아 보는 유사 DRM을 적용해 봅시다. 유사라고 한 이유는 DRM을 안전하게 하려면 상용 서비스를 이용하는 게 일반적인 OTT 사이트들의 선택이기 때문이고, 이를 직접 구현하려면 결국에는 키 관리 시스템 서버를 별도로 둬야 합니다.

하지만 저는 서버 비용이 아깝기 때문에 Class 프로젝트에는 상용 DRM 서비스를 사지 않았습니다.

대신 신규 업로드는 MPEG-DASH로 바꾸고 세그먼트는 CENC로 암호화한 뒤, 같은 서버 API에서 Clear Key 라이선스를 주는 방식을 채택했습니다. 이 부분은 다음 절에서 자세히 다룹니다.

하지만 결국 개발자 도구 Network에서 라이선스 JSON에 보이기 때문에 사실상 조금 귀찮게 하는 수준입니다. DRM 서비스들은 이 암호화 키를 더 안전하게 보관해서 영상이 사이트에서 실행 중일 때만 잘 복호화해 주는 겁니다. 브라우저에서 그 키를 CDM에 넘기는 API가 EME라고 하는 것이죠.

  • CDM(Content Decryption Module): 브라우저 안의 복호화 모듈
  • EME(Encrypted Media Extensions): 웹에서 CDM에 라이선스를 요청하는 API 규격

타 사이트 방식

크게 몇 가지 사이트들에 대해서만 참고해봅시다.

인프런

인프런은 비로그인 사용자의 경우 아예 강의 사이트 접근을 막고 영상 내부에서는 다음처럼 막고 있죠. 인프런 media-internals 화면

https://vod.inflearn.com/videos/98118da3-1457-4a9b-aa0e-24e2f7ce23de/audio/cmaf/ko.mp4

위와 같이 오디오를 CMAF로 가져오는 걸로 보고 인프런은 다음 과정으로 스트리밍이 진행되고 있네요

브라우저 → 인프런 인증/재생 권한 → 서명된 CDN URL → CMAF 미디어 → DRM 복호화 → 재생

  • CMAF(Common Media Application Format): 하나의 미디어 파일을 인코딩하여 HLS와 MPEG-DASH 두 가지 스트리밍 프로토콜에 모두 사용할 수 있게 해주는 통합 미디어 컨테이너 표준

그리고 영상 정보를 체크해 보면 DRM 키 시스템으로 Widevine을 사용 중인 걸 볼 수 있네요.

kSetCdm
{
  "allow_distinctive_identifier": false,
  "allow_persistent_state": false,
  "key_system": "com.widevine.alpha",
  "use_hw_secure_codecs": false
}
  • Widevine: 구글이 제작한 디지털 저작권 관리(DRM) 솔루션으로, 동영상 불법 복제와 무단 공유를 막는 기술

넷플릭스

넷플릭스는 특이한 점이 chrome://media-internals에서 DRM 정보가 노출되지 않습니다. 하지만 네트워크나 자체 도움말을 통해 크롬에서도 Widevine을 쓴다는 걸 알 수 있죠.

…pathEvaluator?…&drmSystem=widevine&…

Network를 보면 딱 봐도 일반적인 DASH 매니페스트처럼 찍히지 않는 걸 알 수 있죠.

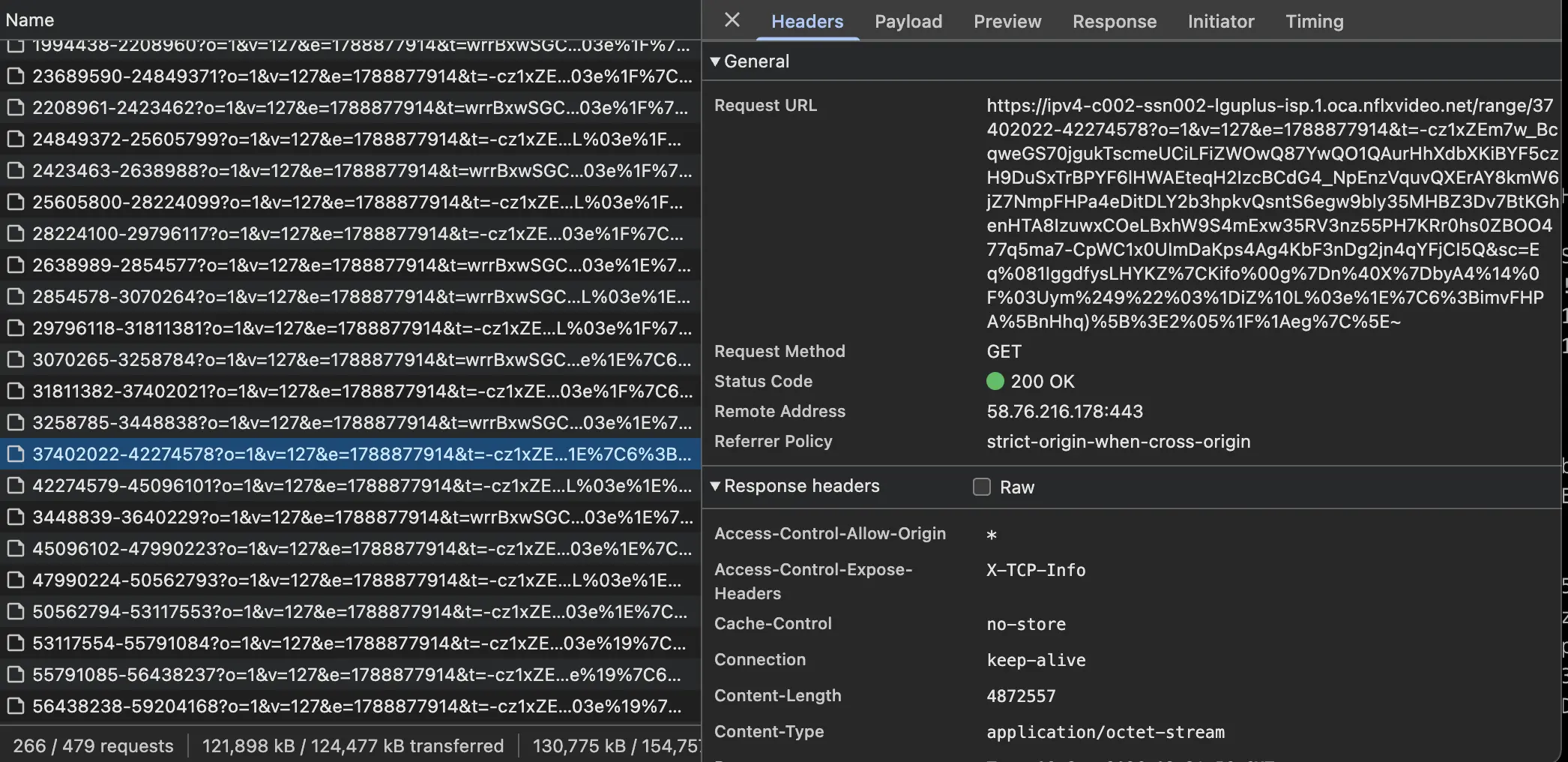

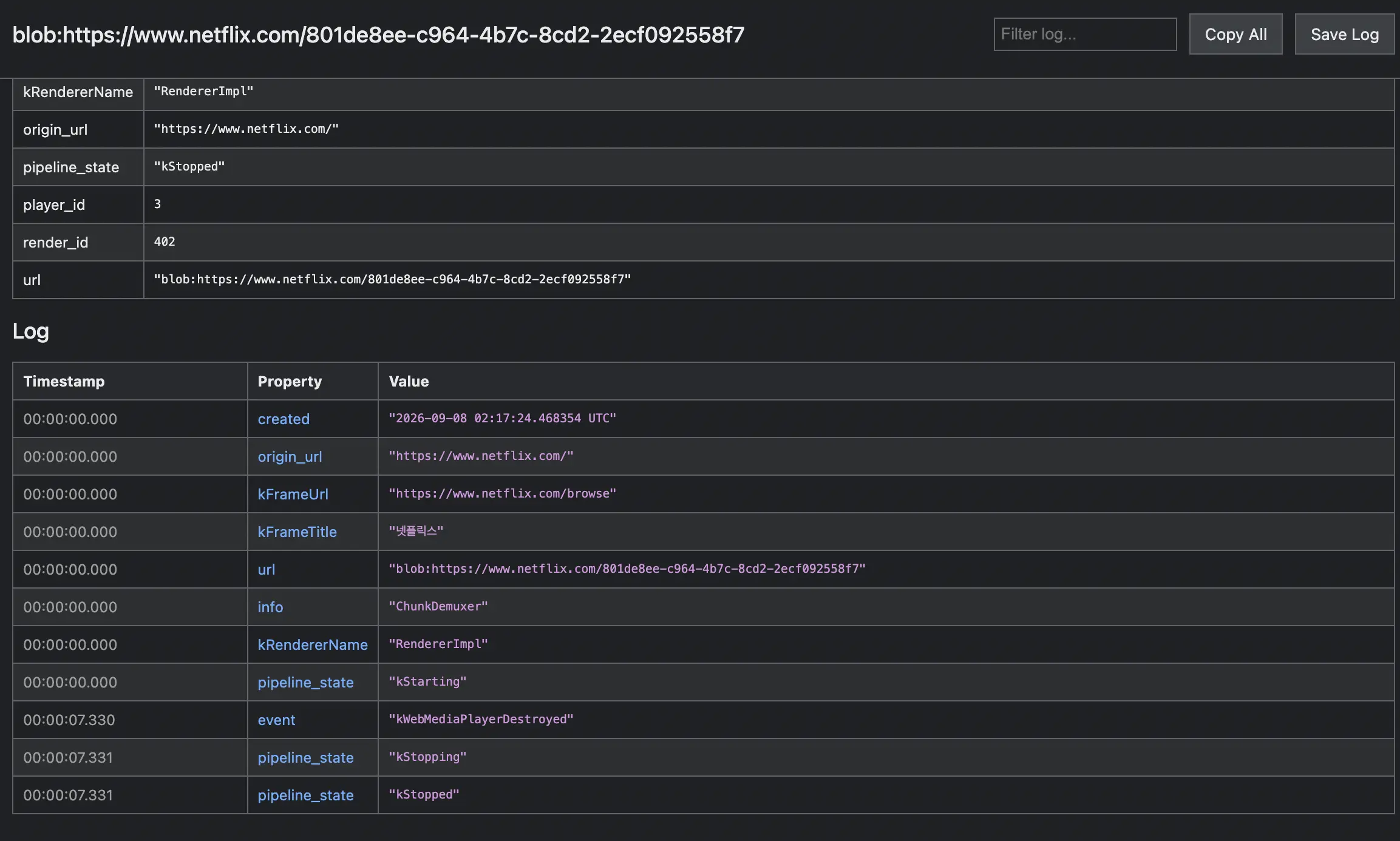

원인은 넷플릭스의 복잡한 추상화와 캐싱이 겹친 결과로 추측됩니다. 넷플릭스 Network 탭에서 일반 DASH 매니페스트가 보이지 않는 화면 chrome://media-internals에서 넷플릭스 DRM 정보가 보이지 않는 화면

그렇게 생각한 근거는 메시지 단계에서 DRM이 감싸지는 구조가 Kodi 애드온 plugin.video.netflix의 MSL 구현에 있는 걸 보고 유추할 수 있었습니다. 이 오픈소스는 EME challenge가 그대로 Network에 나가지 않고, build_request_data로 MSL 메시지가 된 뒤 chunked_request로 나갑니다.

  • MSL(Message Security Layer): 넷플릭스가 HTTP 위에 올린 메시지 보안 프로토콜. 기기와 사용자 인증, 매니페스트와 DRM 라이선스 같은 민감 메시지를 암호화해 전송한다.

CastagnaIT/plugin.video.netflix

# 해당 플러그인은 Kodi용으로 넷플릭스 영상을 바꾸던 코드였고, 지금은 개발이 중지됨
# plugin.video.netflix MSLHandler.get_license 발췌 후 요약한 로직
# 간단히 말하면 EME challenge를 MSL 메시지에 넣고, 응답 licenseResponseBase64를 풀어 CDM에 넘기는 형태로 흘러감

def get_license(self, license_data):
    challenge, sid = license_data.decode("utf-8").split("!")
    params = [{"drmSessionId": sid, "challengeBase64": challenge, ...}]
    endpoint_url = ENDPOINTS["license"] + create_req_params("license")
    response = self.msl_requests.chunked_request(
        endpoint_url,
        self.msl_requests.build_request_data(
            self.last_license_url, params, "drmSessionId"
        ),
        get_esn(),
    )
    return base64.standard_b64decode(response[0]["licenseResponseBase64"])

그래서 Network에는 일반 Widevine 라이선스 POST처럼 안 보이고, MSL 메시지에서 처리됩니다. chrome://media-internals에 키가 안 보이는 원인으로 생각됩니다.

유튜브

유튜브도 유료 콘텐츠에 한해서는 DRM 체크를 진행합니다. 구글 계열답게 여기도 Widevine을 사용하고 있다고 하며 넷플릭스처럼 자체 최적화를 매우 진행했죠. 여기에 Protobuf도 적용되었고요.

  • Protobuf: 구글이 개발한 언어 중립적, 플랫폼 중립적 구조화 바이트 데이터 직렬화 메커니즘

스트리밍 방식은 일반적인 DASH 방식이 아니라

manifest.mpd
video_1080_init.mp4
video_1080_001.m4s
video_1080_002.m4s

audio_init.mp4
audio_001.m4s

자체 방식으로 아래처럼 전달하고 있어서 무료 영상이더라도 이 체계를 리버스 엔지니어링을 거쳐야 하기에, 어찌 보면 제가 만든 얕은 방식의 DRM보다 더 수고가 많이 들 수도 있어 보이군요.

영상 주소: googlevideo.com/videoplayback … sabr=1

SABR은 Server Adaptive Bitrate인 세그먼트 전송 방식입니다. DASH처럼 manifest.mpd와 .m4s URL이 나열되지 않고, 요청 바디가 protobuf 바이트입니다. 이 protobuf 필드에는 필드 번호, 와이어 타입, 값이 순으로 붙습니다. 공식 스키마는 아니지만 쓰임새에 따라 나누면 아래와 같습니다.

flowchart TB post["POST /videoplayback?sabr=1"] --> body["binary body"] body --> msg["protobuf 메시지"] subgraph fields["메시지 필드"] playback["playback state"] buffer["buffer state"] formats["formats"] token["token/context"] abr["ABR parameters"] end msg --> playback msg --> buffer msg --> formats msg --> token msg --> abr
  • SABR(Server Adaptive Bitrate): 클라이언트가 재생 상태를 보내고 서버가 다음 화질과 세그먼트를 고르는 전송 방식
  • ABR(Adaptive Bit Rate): 클라이언트가 대역폭과 버퍼를 보고 화질을 고르는 재생 방식

라프텔

라프텔은 PallyCon이라는 종합 DRM 서비스를 사용해서 Mac/Chrome 기준으로 Widevine을 동일하게 사용 중인 걸 알 수 있었습니다. access-control-allow-header로 서비스를 볼 수 있는데, 여기에 표시되고 있었네요.

access-control-allow-headers:
origin, x-requested-with, content-type, pallycon-inka-customdata, pallycon-customdata, pallycon-customdata-v2, drm-type, custom-header, soapaction, authorization, accept, Pragma, Cache-Control

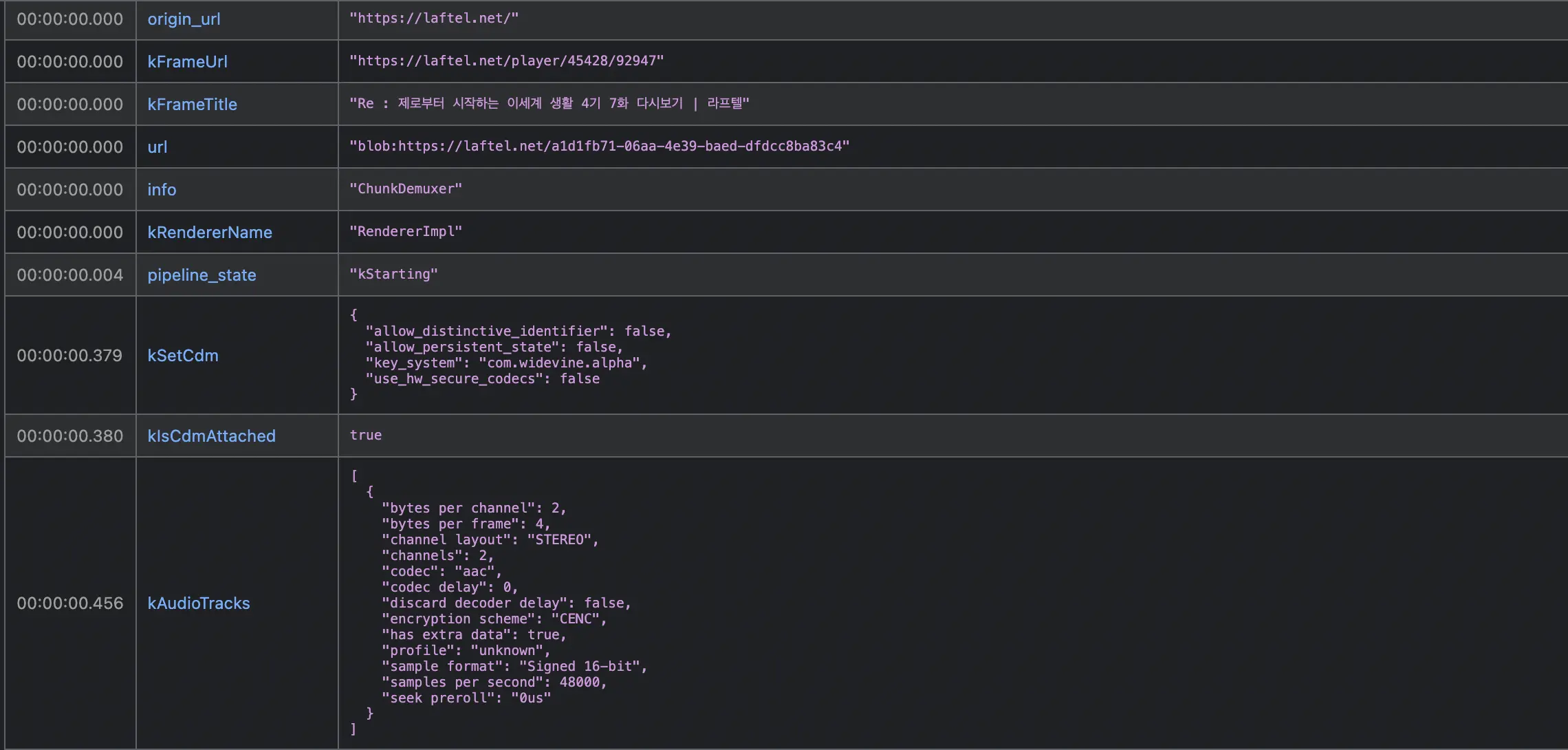

라프텔 media-internals에서 Widevine DRM을 확인한 화면

찾아보니 팰리컨(PallyCon)은 국내외 동영상 스트리밍(OTT), 온라인 교육, 인강, 미디어 분야에서 표준으로 쓰이는 국내 회사 서비스더군요. DRM 표준이 국내에 있다는 점이 신기했습니다.

환경이 Mac/Chrome이었다는 점으로 Widevine으로 통일되게 결과가 나왔길래 부가 설명을 하면 Widevine은 3개의 레이어에서 보안 처리를 합니다.

  • L1 (Level 1): 하드웨어 수준에서 암호화를 안전하게 처리하며, 풀 HD 및 4K 울트라 HD 같은 최고 화질 재생에 필수적입니다.
  • L2 (Level 2): 하드웨어 내에서 일부 암호화를 처리하지만 드물게 사용됩니다.
  • L3 (Level 3): 소프트웨어 방식으로 복호화를 처리하며, 화질이 표준 화질(SD, 보통 480p)로 제한됩니다.

DRM

DRM은 영상 플레이어에서 영상을 복호화하는 과정에서 사용되는 라이선스 키를 안전하게 관리해 주는 시스템입니다. 대부분의 사이트들은 여러 디바이스에서 서비스를 제공해야 하니 이 부분에 대해서 별도의 DRM 서버를 구축하기보다는 팰리컨 같은 서비스를 이용하죠. 대규모에서는 넷플/유튜브와 같이 자체적으로 서버를 구성해서 제공하기도 합니다.

DRM 서버와 프론트에 흐름을 그래프로 표시하면 아래와 같습니다.

sequenceDiagram autonumber actor User as 사용자 participant Player as 플레이어 participant CDN as CDN / 스토리지 participant CDM as 브라우저 CDM participant Lic as DRM 라이선스 서버 User->>Player: 재생 시작 Player->>CDN: MPD 요청 CDN-->>Player: ContentProtection 포함 MPD Player->>CDN: 암호화 세그먼트 요청 CDN-->>Player: CENC fMP4 Player->>CDM: EME로 라이선스 세션 생성 CDM->>Lic: kid 포함 라이선스 요청 Lic-->>CDM: 복호화 키 / 라이선스 CDM-->>Player: 샘플 복호화 Player-->>User: 화면 재생

핵심은 콘텐츠 재생 전에 키를 브라우저에 두지 않고, 암호화된 미디어를 받은 뒤 CDM이 라이선스 서버에서 키를 받아 복호화하는 방식으로 키를 안전하게 보관합니다.

핵심 키워드

위 그래프를 이해하는 데 필요한 키워드들입니다. 약어 위주다 보니 자꾸 헷갈리므로 전체적인 흐름에 초점을 두길 권장합니다.

  • DRM(Digital Rights Management): 허가된 재생만 열어 주는 콘텐츠 보호 체계
  • MPEG-DASH: HTTP로 매니페스트와 세그먼트를 나눠 받는 적응형 스트리밍 규격
    • MPD(Media Presentation Description): DASH에서 화질, 세그먼트 URL, 보호 정보를 담은 XML 매니페스트
    • fMP4(fragmented MP4): 영상을 한 파일에 몰아넣지 않고 init와 짧은 media 조각으로 나눈 MP4. DASH/CMAF가 HTTP로 세그먼트를 순서대로 받을 때 쓰는 컨테이너
  • CENC(Common Encryption): 암호화 규격으로 DASH와 HLS(CMAF)가 같은 암호문 형식을 공유할 수 있음
  • ContentProtection: MPD 안에 넣는 DRM 식별 정보로 어떤 키 시스템을 쓰는지와 kid 단서를 플레이어에 알려줍니다. AES 키 값 자체가 아니라 암호화 방법이나 번호 같은 부가 정보를 알려주죠.
  • kid(Key ID): 이 영상에 쓰인 키를 가리키는 식별자로 라이선스 요청에 실려 서버가 맞는 키를 고름
  • EME(Encrypted Media Extensions): 웹 페이지가 CDM에 라이선스를 요청하고 키를 설치하게 하는 브라우저 API
  • CDM(Content Decryption Module): 브라우저 안의 복호화 모듈. 키가 여기로 들어가면 페이지 JS가 원문 키를 직접 읽기 어려움
  • Widevine: 구글 CDM 기반 상용 DRM. 라이선스가 래핑되어 Network에 원문 키가 노출되지 않음. 적용하려면 파트너십이 필요하거나 비용이 발생해서 프로젝트에는 적용하지 않음
  • Shaka Player: 구글 오픈소스 플레이어. DASH MPD 파싱, EME 라이선스 요청, MSE 재생을 한 흐름으로 처리함

적용

Widevine과 같은 제대로 된 DRM 시스템을 적용하는 게 좋겠지만, 이 프로젝트는 DRM이 사실상 필요 없지만 제 목적은 오직 공부용이므로 일종의 얕은 DRM을 구현해 보려 합니다.

그래서 얕은 DRM이란 MPEG-DASH와 CENC 패키징 적용과 재생 시 Clear Key 라이선스 API의 추가입니다. 원래는 라이선스 키를 DRM 시스템에서 관리하여 브라우저 암호화 모듈로 kid 통신을 통해 안전하게 관리되어야 하지만 이 과정을 스킵해서 API로 바로 떨구는 방식입니다. 그렇기 때문에 처음 의도대로 사용자가 영상 HLS의 세그먼트 조각들을 조립해서 원본 영상으로 ffmpeg 돌리는 일을 막을 수 있죠.

최종적으로 변경된 업로드와 재생을 나누면 아래와 같습니다.

업로드 패키징

기존 강의 업로드 패키징 방식은 HLS(.m3u8 + .ts)였습니다.
기존 패키징 방식에 CENC로 업로드할 수도 있지만 기존 HLS와 분리되는 DRM 로직의 추가 영향을 최소화하면서 공부라는 목적을 달성하기 위해 MPEG-DASH 패키징을 추가하고, 이 패키징 방식에만 CENC로 처리되도록 해 구분을 명확히 하여 작업 영역을 줄이는 방식을 택했습니다. 이러면 좋은 점이 단순하게 비디오 모델에 컬럼 추가로 영상을 구분할 수 있고 기존 HLS 로직에 영향을 최소로 줘 서비스 안정성을 높일 수 있어 해당 방식을 택했죠.

flowchart TB upload["1. 신규 업로드"] --> keypair["2. 영상마다<br/>복호화 키 + kid 발급"] keypair --> ffmpeg["3. ffmpeg<br/>DASH로 자르고 세그먼트 암호화"] ffmpeg --> segs["암호화된<br/>init / chunk .m4s"] ffmpeg --> rawmpd["manifest.mpd<br/>재생 목록만 있음<br/>키 시스템/kid 안내 없음"] rawmpd --> mpd["4. MPD에 안내 추가<br/>Clear Key + kid<br/>ContentProtection"] keypair --> db["DB 저장<br/>kid + Fernet으로 감싼 키"] mpd --> storage["스토리지 dash/ 업로드"] segs --> storage

정리하면 이번에 추가된 패키징 단계의 산출물은 다음과 같습니다.

  • 암호화된 세그먼트 파일들
  • 이 조각이 Clear Key로 열린다는 매니페스트 표기
  • 나중에 라이선스 API가 풀어 줄 키 목록

재생 흐름

다음은 브라우저의 재생 흐름입니다.

sequenceDiagram autonumber actor User as 사용자 participant FE as Next / Shaka participant API as Django API participant S3 as 스토리지 participant CDM as Clear Key CDM User->>FE: 강좌 재생 FE->>API: GET course / video API-->>FE: video_url(.mpd), drm.license_url, key_system FE->>S3: GET manifest.mpd S3-->>FE: ContentProtection 포함 MPD FE->>S3: GET init / chunk .m4s S3-->>FE: CENC 암호화 fMP4 FE->>CDM: EME 세션 org.w3.clearkey CDM->>API: POST .../drm-license/clearkey<br/>kids API-->>CDM: keys kty/kid/k JSON Note over API: Fernet으로 DB 키 복호화 후 Clear Key JSON 조립 CDM-->>FE: 샘플 복호화 FE-->>User: MSE 재생

현재 적용된 DRM은 공개(PUBLISHED) 강좌는 라이선스 API도 비로그인으로 받을 수 있습니다. 그래서 Network에 Clear Key JSON이 보이면 키를 알 수 있고, 상용 Widevine 수준의 보호에는 못 미치지만, 이전처럼 영상을 HLS 자료들을 다운로드한 뒤 합치면 되던 방식에서 복호화 키를 가지고 복호화해야 하는 방식으로 진입 장벽을 추가했습니다. 이런 식으로 어느 정도의 DRM과 유사한 흐름을 만들어 봤네요.
